I. Einleitung
Tropfbewässerung ist zu einer Schlüsseltechnologie für eine nachhaltige und produktive Landwirtschaft geworden. Es liefert Wasser und Nährstoffe mit erstaunlicher Genauigkeit direkt an die Pflanzenwurzeln. Wenn jedoch das Gelände variiert und sich die Rohrnetze über große Entfernungen erstrecken, wird die Wasserverteilung ungleichmäßig. Dies beeinträchtigt die Gesundheit der Pflanzen und verschwendet wertvolle Ressourcen.

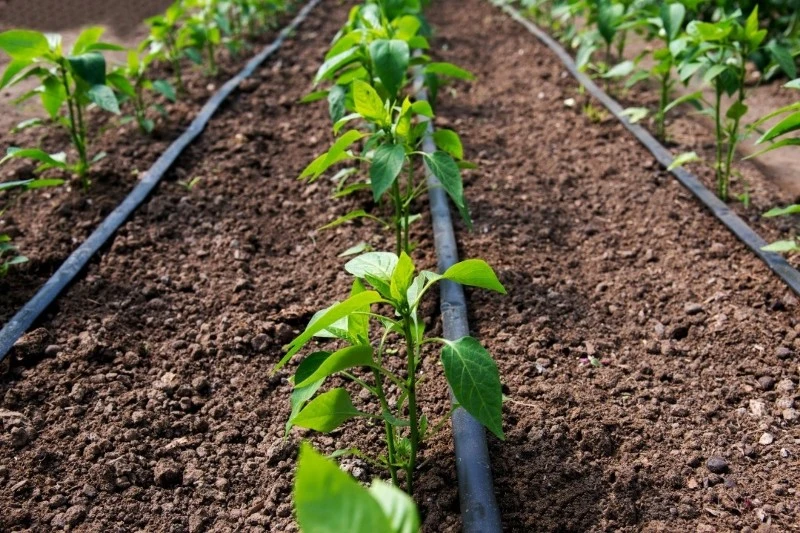

Das druckkompensierte Tropfband löst dieses kritische Problem. Es stellt einen großen Fortschritt dar.
II. Das Druckproblem
Die Tropfbewässerung basiert auf einem Grundgedanken: Gleichmäßigkeit. Doch dies zu erreichen ist oft schwieriger als es aussieht.
-
Sprinkler-Bewässerungssysteme
Bei Sprinklerbewässerungssystemen auf abschüssigem Gelände ist die Wasserverteilungskurve im Allgemeinen „herzförmig“. Das Gefälle führt dazu, dass sich das Wasser auf den Aufwärtshang konzentriert, was zu einer Verringerung des Wurfradius für den Aufwärtshang und zu einer Vergrößerung für den Abwärtshang führt, wenn das Gefälle zunimmt. Dies führt zu einer ungleichmäßigen Wasserausbringung, wobei der bergauf gelegene Bereich weniger Wasser und der bergab gelegene Bereich mehr Wasser erhält.
-
Tropfbewässerungssysteme
Bei Tropfbewässerungssystemen kann es aufgrund der Topographie zu Druckschwankungen entlang der Nebenhauptrichtung innerhalb eines Bewässerungsgebiets sowie zu erheblichen Schwankungen in der Verlegelänge des Tropfbandes kommen. Dies führt zu einem ungleichmäßigen Druck an den Strahlern, was die Gleichmäßigkeit der Wasserausbringung beeinträchtigt. Diese Faktoren können die Gleichmäßigkeit der Wasserverteilung beeinträchtigen, da längere Tropfbandlängen zu Änderungen der Durchflussrate führen und letztendlich die Bewässerungseffizienz beeinflussen können.
-
Negative Auswirkungen von Unebenheiten
Unebenes Gelände kann zu lokaler Wasseransammlung in tiefer gelegenen Gebieten führen. Dieses überschüssige Wasser kann zu einer Bodenverdichtung führen, wodurch der Porenraum des Bodens verringert und die Schüttdichte des Bodens erhöht wird. Die Bodenverdichtung wiederum schränkt das Wurzelwachstum ein und schränkt den Zugang der Pflanzen zu Wasser und Nährstoffen ein. Dies kann zu einem verminderten Pflanzenaufgang, verkümmertem Wachstum und geringeren Ernteerträgen führen. Beispielsweise kann eine durch schwere Maschinen verursachte Bodenverdichtung in einer Tiefe von 150 mm die Schüttdichte des Bodens erhöhen und zu einem Ertragsverlust von bis zu 38 % bei Weizen führen.
Verdichtete Böden begrenzen das Eindringen von Wurzeln und verringern so die Fähigkeit des Wurzelsystems, Wasser und Nährstoffe zu erreichen. Dies kann zu einer verringerten Pflanzenhöhe, einer verringerten Blattfläche und geringeren Ernteerträgen führen. Studien haben gezeigt, dass die Bodenverdichtung die Höhe von Maispflanzen in frühen Wachstumsstadien um bis zu 42 % reduzieren kann. Darüber hinaus kann das eingeschränkte Wurzelwachstum zu einer verminderten Wasseraufnahme führen, was das Problem noch verschlimmert.
Über-Überbewässerung in niedrigen Gebieten führt zu erheblichem Wasserabfluss und tiefen Verlusten. Dadurch wird die Gesamteffizienz des Bewässerungssystems verringert, was zu einem höheren Wasserverbrauch und einer geringeren Pflanzenproduktivität führt.
Bei Fertigationssystemen führt eine ungleichmäßige Wasserverteilung zu einer ungleichmäßigen Düngemittelausbringung. Dies führt in einigen Gebieten zu Nährstoffmangel und in anderen zu Giftansammlungen.
Herkömmliche Tropfstrahler sind lediglich passive Geräte. Sie können diesen Druckveränderungen nicht widerstehen. Dies macht sie für komplexe und groß angelegte-Anwendungen ungeeignet.
III. Wie PC-Emitter funktionieren
Die Antwort auf Druckinstabilität liegt im intelligenten Design des druckkompensierten (PC) Tropfenstrahlers. Im Gegensatz zu herkömmlichen Emittern ist ein PC-Emitter ein aktives, selbst-einstellendes Gerät. Es liefert eine konstante Durchflussrate über einen weiten Bereich von Wasserdrücken.
-
Das selbstregulierende Prinzip
Jeder druckkompensierte Emitter hat als Herzstück eine flexible, elastische Membran. Dieses besteht typischerweise aus hochwertigem-Silikon oder Gummi. Diese Membran arbeitet mit einem labyrinthartigen Wasserströmungsweg.
So funktioniert es.
Wenn der Systemwasserdruck niedrig ist, aber innerhalb des Betriebsbereichs liegt, bleibt die Silikonmembran entspannt. Dadurch bleibt der Wasserauslass vollständig geöffnet und ermöglicht eine normale Durchflussrate.
Wenn der Wasserdruck zunimmt, beispielsweise in geringerer Höhe, drückt die Wasserkraft gegen die Silikonmembran.
Das Zwerchfell beugt sich nach innen. Es verengt einen Teil des Strömungswegs oder deckt das Auslassloch teilweise ab. Dadurch wird der Wasserdurchgang verengt und es entsteht zusätzlicher Widerstand.
Dieser zusätzliche Widerstand wirkt dem höheren Einlassdruck entgegen und kontrolliert den Durchfluss effektiv. Das Ergebnis ist, dass das aus dem Emitter austretende Wasservolumen unabhängig vom Druckanstieg nahezu konstant bleibt.
Bei Druckabfall öffnet sich der Weg wieder. Über ein breites Druckfenster (typischerweise 40–300 kPa) bleibt der Auslassdurchfluss innerhalb von ±5 % der Nennrate. Der Emitter passt seine innere Form kontinuierlich und automatisch an, um eine konstante Leistung aufrechtzuerhalten.
-
Betriebsbereich und Wirksamkeit
Ein wichtiges Maß für jeden PC-Emitter ist sein Kompensationsbereich. Die meisten qualitativ hochwertigen Emitter funktionieren in einem weiten Druckbereich einwandfrei.
Beispielsweise könnte ein typischer PC-Emitter bei jedem Druck zwischen 0,8 und 3,0 bar (oder kg/cm²) eine konstante Durchflussrate liefern.
Um den deutlichen Unterschied zu verdeutlichen, vergleichen wir einen Standard-Emitter mit einem PC-Emitter, beide mit einer Nennleistung von 2 Litern pro Stunde (LPH).
Eingangsdruck (bar) |
Standard-Emitter-Durchflussrate (LPH) (nicht-PC) |
Druck-Kompensierte (PC) Emitter-Durchflussrate (LPH) |
| 0.8 | -1.6 | -2.0 |
| 1.5 | -2.2 | -2.0 |
| 2.5 | -2.8 | -2.0 |
| 3.0 | -3.1 | -2.0 |
Die Tabelle zeigt deutlich, dass PC-Emitter ihre Zielleistung mit bemerkenswerter Stabilität beibehalten. Standard-Emitter-Durchflussraten ändern sich stark mit Druckänderungen. Diese Stabilität bildet die Grundlage seiner Kernfunktionen.
IV. Kernfunktionen von PC Tape
Durch die Stabilisierung der Durchflussrate erfüllt das druckkompensierte Tropfband mehrere wichtige Funktionen.
-
Gewährleistung einer gleichmäßigen Bewässerung
1.Kosteneinsparungen und vereinfachtes Systemdesign
In großen -Langstrecken--Bewässerungsnetzen leisten druckkompensierte Emittenten hervorragende Arbeit, indem sie Druckverluste entlang des Systems wirksam ausgleichen. Herkömmliche Tropfbewässerungssysteme erfordern oft komplexe Netzwerkdesigns, um den Bewässerungsdruck über verschiedene Bereiche hinweg auszugleichen, einschließlich mehrerer Zonen, unabhängiger Druckregulierungsgeräte und manchmal sogar mehrstufiger Druckerhöhungspumpenstationen. Dies erhöht nicht nur die Baukosten erheblich, sondern macht auch die Systemwartung und -verwaltung komplex und kostspielig. Beispielsweise können sich die Kosten für den Bau und die Verstärkung der Ausrüstung für ein herkömmliches Tropfbewässerungssystem mit einer Fläche von 1.000 Acres und einer Netzwerklänge von über 10 Kilometern auf mehrere Millionen RMB belaufen, wobei auch erhebliche jährliche Wartungskosten anfallen.
2. Verbesserte Bewässerungseffizienz und -ertrag
Im Gegensatz dazu können druckkompensierte Strahler die Auswirkungen von Druckverlusten durch ihre eigene Druckausgleichsfunktion überwinden. Selbst am anderen Ende des Netzwerks, wo die Wasserquelle weit entfernt ist und der Druck deutlich niedriger ist, arbeiten die Emittenten weiterhin stabil und sorgen für eine gleichmäßige Wasserverteilung. Dies bedeutet, dass bei großen Bewässerungsprojekten die Anzahl der Zonen und der Fördergeräte reduziert werden kann, wodurch das Netzwerklayout vereinfacht wird. In der Praxis haben einige große landwirtschaftliche Betriebe ihre Netzbaukosten um 20 -30 % gesenkt, nachdem sie druckkompensierte Emittenten eingeführt haben. Die Bewässerungsgleichmäßigkeit steigt oft um über 20 %. Darüber hinaus sind die Investitionen in personelle und materielle Ressourcen für Wartung und Management erheblich zurückgegangen, während sich die Einheitlichkeit der Bewässerung erheblich verbessert hat, was zu einer durchschnittlichen Steigerung der Ernteerträge um 15 bis 20 % geführt hat.
Für Weinberge in Hanglage, Bergteegärten und Terrassenobstgärten sind PC-Strahler aufgrund ihrer selbst-selbstregulierenden Eigenschaften die ideale und oft die einzig praktikable Lösung.
-
Verlängerung der Systemlebensdauer
1. Niedrigerer Pumpendruck und weniger Druckreduzierventile
Da der Emitter selbst den Durchfluss reguliert, können Entwickler die gesamte Seitenwand mit dem minimalen Druck betreiben, der die Membran noch aktiviert (häufig 40–60 kPa). Ein niedrigerer Durchschnittsdruck bedeutet eine geringere Belastung der Rohrwände, weniger geplatzte Armaturen und weniger Wasserschläge, was alles die Lebensdauer des Systems verlängert.
2. Die selbstspülende Geometrie reduziert Verstopfungen
Beim Ein--Ein- und Ausschalten-entspannt sich die Membran und das Labyrinth öffnet sich vorübergehend auf seine maximale Breite. Feldstudien zeigen, dass dieser Selbstspülvorgang in Kombination mit der regelmäßigen Leitungsspülung die Emitterlebensdauer im Vergleich zu Nicht-PC-Typen, die einen festen schmalen Durchgang beibehalten, um etwa 40 % verlängern kann.
3. Kompatibel mit Wasser-Dünger-Gas-Behandlungen (WFG).
PC-Emittenten tolerieren die Mikroblasen und Nährstoffniederschläge, die absichtlich in WFG-Systeme injiziert werden. Im Jahr 2025 veröffentlichte Versuche ergaben eine bis zu 29 % längere Lebensdauer von PC-Strahlern in der WFG-Tropfdüngung als für Nicht-PC-Strahler im gleichen Wasser, da der Ausgleichsmechanismus das Labyrinth auch beim Durchtritt kleiner Partikel offen hält.
V. Durchbrüche in der Produktionslinie
Die überlegene Leistung moderner PC-Abtropfbänder ist kein Zufall. Dies ist das direkte Ergebnis bedeutender technologischer Durchbrüche in der Produktionslinie für druckkompensierte Tropfbänder.
Diese fortschrittlichen Herstellungsprozesse verwandeln ein cleveres Design in ein zuverlässiges, massenproduziertes landwirtschaftliches Werkzeug.

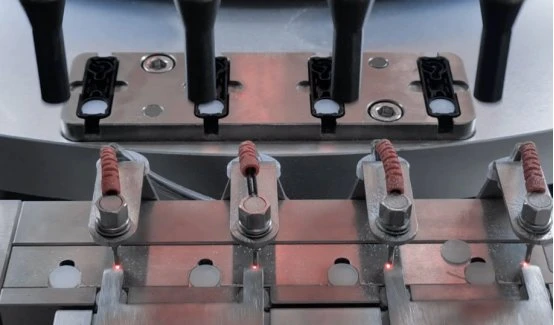

Ultra-Hochpräzise-Montage
- Das Herzstück eines PC-Emitters ist seine winzige Silikonmembran. Die Produktionslinie muss diese Membranen mit unglaublicher Geschwindigkeit, oft Tausende pro Minute, und mit mikroskopischer Präzision in Emitter einführen und verbinden. Zu den modernen Durchbrüchen gehören Hochgeschwindigkeits-Bildverarbeitungssysteme, die jeden Emitter prüfen, um sicherzustellen, dass die Membran perfekt sitzt. Die Robotermontage garantiert einen gleichmäßigen Klebedruck und eine gleichmäßige Platzierung. Dadurch werden kleinste Mängel beseitigt, die zum Ausfall führen könnten.
Fortschrittliches Flusspfaddesign
- Der komplizierte, turbulente Strömungsweg im Inneren des Emitters ist so konzipiert, dass er Verstopfungen verhindert. Durch Computational Fluid Dynamics (CFD)-Modellierung wird die Form des Labyrinths optimiert und seine Selbstreinigungseigenschaften maximiert. Präzisionsspritzguss mit extrem engen Toleranzen stellt sicher, dass jeder der Millionen produzierten Emitter einen identischen Fließweg hat. Dies garantiert die Produktkonsistenz.
Optimierte und langlebige Materialien
- Tropfbänder müssen jahrelang den rauen Feldbedingungen standhalten. Produktionslinien verwenden jetzt fortschrittliche Polymermischungen für das Band selbst. Diese Mischungen enthalten UV-Inhibitoren und Antioxidantien, um Schäden durch Sonnenlicht und Agrarchemikalien zu widerstehen. Die Silikonmembranen werden aus speziellen Formeln hergestellt, die ihre Flexibilität und Reaktionsfähigkeit über Millionen von Druckzyklen und extremen Temperaturschwankungen hinweg beibehalten.
Hohe-Effizienz, integrierte Produktion
- Der endgültige Durchbruch ist die Produktionslinie selbst. Moderne Strecken sind vollständig integrierte Hochgeschwindigkeitssysteme. Sie kümmern sich um alles von der Rohmaterialextrusion und dem Emittereinsatz bis hin zur Perforation und dem endgültigen Aufwickeln. Diese Effizienz senkt nicht nur die Produktionskosten, sondern verbessert auch die Qualitätskontrolle. Es minimiert manuelle Handhabung und menschliches Versagen und stellt sicher, dass jede Rolle Tropfband den genauen Leistungsstandards entspricht.
VI. Abschluss
Von der Lösung des Grundproblems der Druckinstabilität bis hin zur Ermöglichung einer effizienten Landwirtschaft in den anspruchsvollsten Geländen ist der druckkompensierte Tropfenstrahler ein Beweis für landwirtschaftliche Innovation. Seine Fähigkeit, eine gleichmäßige Bewässerung zu gewährleisten, Wasser und Dünger zu sparen und den Arbeitsaufwand zu reduzieren, macht es zu einem unverzichtbaren Werkzeug für moderne Landwirte.
